¶ OLT Huawei
- Configuração da OLT Huawei para enviar o tr069
A OLT precisa aceitar a configuração do TR069.
# ---- ENABLE OMCI ---- #
enable
config
gpon ont home-gateway config-method omci
#
# ---- CONFIGURE WAN-PROFILE ---- #
ont wan-profile profile-id 30 profile-name WAN-NAT
nat enable
quit
#
O primeiro passo é criar o profile do tr069 e configura-lo.

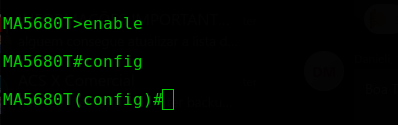

Para isso, acesse o modo de configuração da OLT:
Logo em seguida vamos configurar o profile, podendo ser name ou id;
No meu exemplo configurei por profile ID

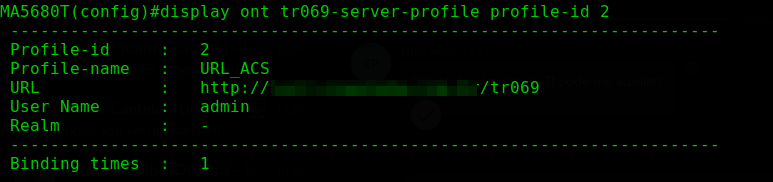

Após isso podemos listar a configuração do profile para confirmar os dados

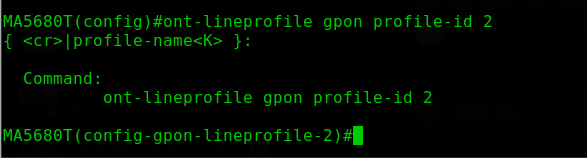

Nesse momento o profile já está configurado, agora precisamos habilitar o tr069 na WAN da ONT, para isso habilitamos no ont-lineprofile
Se tiver mais que um lineprofile, precisa habilitar em todos

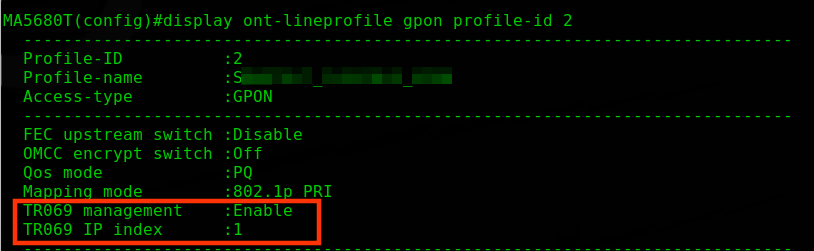

Para verificar se está habilitado podemos listar a configuração
Para estar habilitado precisa estar como Enable e 1
Conforme demostrado no exemplo anterior, deve ser habilitado:
)
Não esqueça de executar o COMMIT
Após isso a OLT está configurada para habilitar e enviar os dados do servidor IXC ACS
No script de autorização precisa ser adicionado o comando para enviar o profile-id 2 para ONT
Segue o comando a ser adicionado no script do IXC PROVEDOR
ont tr069-server-config #pon# #onu_numero# profile-id 2
Concluido a configuração e comando para enviar o tr069 para ONT's Huawei
¶ Script para habilitar a WAN dos dispositivos com tr069
ont-lineprofile gpon profile-id 600
tr069-management enable
tr069-management ip-index 1
commit
quit
ont-lineprofile gpon profile-id 601
tr069-management enable
tr069-management ip-index 1
commit
quit
ont-lineprofile gpon profile-id 602
tr069-management enable
tr069-management ip-index 1
commit
quit
ont-lineprofile gpon profile-id 603
tr069-management enable
tr069-management ip-index 1
commit
quit
ont-lineprofile gpon profile-id 604
tr069-management enable
tr069-management ip-index 1
commit
quit
ont-lineprofile gpon profile-id 605
tr069-management enable
tr069-management ip-index 1
commit
quit
ont-lineprofile gpon profile-id 606
tr069-management enable
tr069-management ip-index 1
commit
quit
ont-lineprofile gpon profile-id 607
tr069-management enable
tr069-management ip-index 1
commit
quit
ont-lineprofile gpon profile-id 608
tr069-management enable
tr069-management ip-index 1
commit
quit
ont-lineprofile gpon profile-id 609
tr069-management enable
tr069-management ip-index 1
commit
quit
ont-lineprofile gpon profile-id 610
tr069-management enable
tr069-management ip-index 1
commit
quit
ont-lineprofile gpon profile-id 611
tr069-management enable
tr069-management ip-index 1
commit
quit
ont-lineprofile gpon profile-id 612
tr069-management enable
tr069-management ip-index 1
commit
quit
ont-lineprofile gpon profile-id 613
tr069-management enable
tr069-management ip-index 1
commit
quit
ont-lineprofile gpon profile-id 614
tr069-management enable
tr069-management ip-index 1
commit
quit
ont-lineprofile gpon profile-id 615
tr069-management enable
tr069-management ip-index 1
commit
quit
¶ OLT Parks
- Configuração da OLT Parks para enviar o tr069
Acesse a OLT por telnet ou SSH no IP configurado.
O primeiro passo é criar o profile do tr069 e configura-lo.
Para isso, acesse o modo de configuração da OLT:

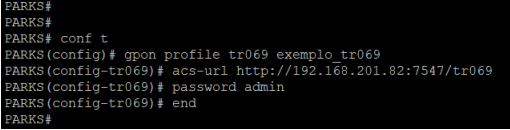

PARKS# conf t
Configure o nome do profile
PARKS(config)# gpon profile tr069 nome_do_perfil (escolha o nome do profile)
Configure a URL no profile
PARKS(config-tr069)# acs-url http://url.do.seu.servidor.acs/tr069 (URL do seu
servidor ACS)
Configure a senha do profile
PARKS(config-tr069)# password senha_do_servidor (insira a senha do seu
servidor)
E finalize a criação
PARKS(config-tr069)# end
Após configurar, revise o que foi aplicado com o comando “show running-config”. Após isso,
salve as configurações com o comando “copy running-config startup-config”.
Salvando as alterações:
PARKS# copy running-config startup-config
%SYS-6-BUILDCFG: Building Configuration.
PARKS# %SYS-5: Configuration saved.
PARKS#
Aplicando perfil na ONT
PARKS# conf t
PARKS(config)# interface gpon1/1 (Escolha a porta pon da onu a ser configurada).
PARKS(config-if)# onu serial_da _onu flow-profile nome_do_profile (escolha a onu a ser
configurada e o profile correspondente).
PARKS(config )# end
Após configurar, revise o que foi aplicado com o comando “show running-config -gpon”. Após
isso, salve as configurações com o comando “copyrunning-config startup-config”
¶ OLT Datacom
- Configuração da OLT Datacom para enviar o tr069
O primeiro passo é criar o profile do tr069 e configura-lo.
Para isso, acesse o modo de configuração da OLT:

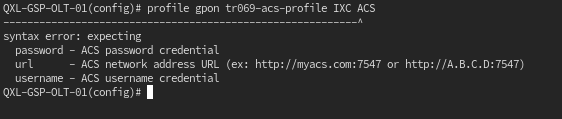

Logo em seguida vamos configurar o profile:
No meu exemplo configurei por profile TR-069
Após isso podemos adicionar o profile na ONU/ONT desejada:
Lembrando que é necessário commitar o comandos realizados para salvar na memória da OLT.
¶ OLT ZTE
Configuração da OLT ZTE
Para habilitar o tr069 nas ONT's da fabricante zte, deve ser enviar via script na hora da autorização.
As linhas de comando para habilitar são:
tr069-mgmt 1 state unlock
tr069-mgmt 1 acs URLDOIXCACS/tr069 validate basic username USER password SENHA
tr069-mgmt 1 tag pri 5 vlan VLAN
security-mgmt 8 state enable mode forward protocol web https
security-mgmt 9 state enable mode forward protocol web https
security-mgmt 999 state enable ingress-type lan protocol ftp telnet ssh snmp tr069
Você so precisa editar o script com os dados do seu servidor IXC ACS, e adicionar abaixo do script de autorização.
Lembrando "Precisa estar dentro da configuração da ONT"
Exemplo:
pon-onu-mng gpon-onu_1/2/10:66
flow mode 1 tag-filter vlan-filter untag-filter discard
flow 1 pri 0 vlan 1000
gemport 1 flow 1
switchport-bind switch_0/1 iphost 1
switchport-bind switch_0/1 veip 1
pppoe 1 nat enable user PPPoE password Senha
vlan-filter-mode iphost 1 tag-filter vlan-filter untag-filter discard
vlan-filter iphost 1 pri 0 vlan 1000
dhcp-ip ethuni eth_0/1 from-onu
dhcp-ip ethuni eth_0/2 from-onu
dhcp-ip ethuni eth_0/3 from-onu
dhcp-ip ethuni eth_0/4 from-onu
tr069-mgmt 1 state unlock
tr069-mgmt 1 acs URLIXCACS/tr069 validate basic USER password SENHA
tr069-mgmt 1 tag pri 5 vlan 1000
security-mgmt 8 state enable mode forward protocol web https
security-mgmt 998 state enable mode forward ingress-type lan protocol web https
security-mgmt 999 state enable ingress-type lan protocol ftp telnet ssh snmp tr069
¶ OLT NOKIA
Criando o service profile na OLT NOKIA
Define o perfil de segurança da autenticação do tr-069 com o nome (tr-069).
Configure o nome do usuario e senha do disposito tr-069, aonde "XXXX" devem ser substituidos pelas informções reais de autenticação do tr-069.
configure pon
auth-sec-prof 1 name tr-069
user-name: XXXX
password plain: XXXX
exit
Após ter criado o service profile, defina o perfil da URI TR-069 com o nome tr-069, e o endereço "DOMÍNIO" do servidor ACS, aonde "DOMÍNIO" devem ser subtituidos pelo endereço real do servidor ACS.
uri-prof 1 name tr-069
address http://DOMÍNIO/tr069
exit
Agora configure o perfil da URI-TR069 para usar o perfil de segurança de autenticação do TR-069.
sec-uri-profile 1 name tr-069 uri-prof 1
auth-securi-prof 1
exit
Configure o TR-069 para uma ONT específica (ONT 1/1/1/2/10/10/1) para usar o perfil de segurança de autenticação TR-069 definido anteriormente.
configure tr069serv
ont 1/1/1/2/10/10/1
securi-prof 1
admin-state up
exit
